液態金屬電路和傳統電路板差在哪？植入式醫療裝置材料怎麼選

一、電路板材料科學的最新突破：從剛性走向可伸縮

韓國 KAIST 團隊與美國芝加哥大學普利茲克分子工程學院團隊，近期分別在《Nature Communications》與《Nature Electronics》發表兩項電路板材料研究成果，內容涉及可伸縮電路的導電結構與運算晶片設計，被國內醫材產業媒體 GCM 整理為「SPCB 可伸縮電路板材料突破」報導，指出這類材料有機會用於心律調節器、連續血糖監測器等植入式與穿戴式醫療裝置。

兩條材料路徑同時取得進展：液態金屬粒子網路解決了電路的延展與導電穩定性，有機電化學電晶體則讓運算晶片本身可以拉伸。兩者都還處於材料科學與工程驗證階段，尚未進入大規模臨床應用。

過去談到植入式或穿戴式醫療裝置的材料改良，多半聚焦在電池續航或感測靈敏度。這次的重點不同，兩個研究團隊處理的是更基礎的問題：電路板本身要怎麼跟著人體一起彎、一起拉伸，還能維持訊號穩定。這也是為什麼這則消息值得放進「材料科學」這條線來看，而不是單純的產品發表。

二、彎折疲勞：植入式與穿戴式裝置的老毛病

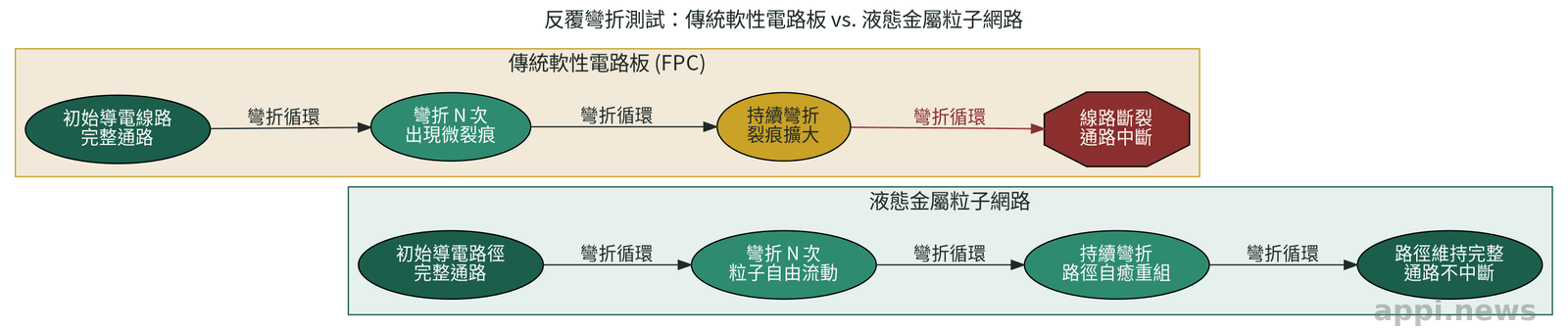

是彎折疲勞導致的訊號漂移與電路斷裂。裝置隨著心跳、呼吸或肢體活動反覆彎曲數週、數月後，電路內部會累積微裂紋，最終影響訊號準確度或縮短使用壽命。

從材料科學的角度來看，這個問題不是新聞，是產業長期都知道、卻難以根本解決的限制。目前臨床常見的軟性印刷電路板（FPC）雖然比傳統硬式電路板柔軟，但本質仍是把導電線路印在一層薄膜上，重複拉伸幾週後就會出現彈性疲勞，導電路徑逐漸變窄甚至斷裂。GCM 的報導點出，這正是可伸縮電路板（SPCB）被視為下一步的原因：設計目標從「能彎」進一步提高到「長期連續監測仍不失準」。

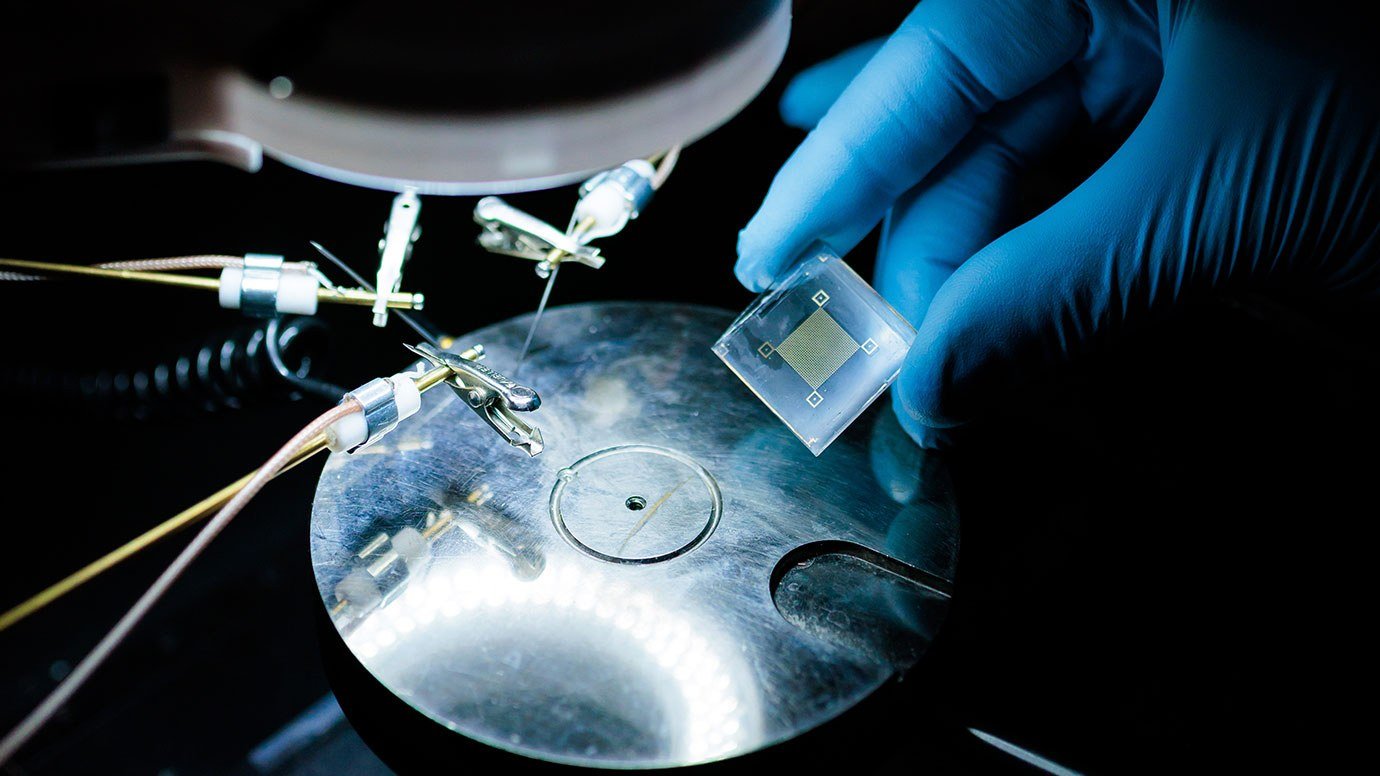

KAIST 研究團隊在《Nature Communications》發表的論文指出，其開發的液態金屬粒子網路內嵌聚合物，透過高分辨率光刻搭配低溫轉移技術製成，電導率達到每公尺 1.71×10⁶ 西門子，且在反覆拉伸下呈現「應變不敏感」的特性，機械穩定性優於既有的液態金屬圖案化方法。

對讀者而言，這個數字的意義在於：材料本身不再是「拉伸就導電變差」的妥協關係，導電效能與延展性可以同時保有。這是解決彎折疲勞問題的第一塊拼圖。

三、兩條材料路徑怎麼解題：液態金屬與有機電晶體

液態金屬電路解決訊號傳輸的穩定性，有機電化學電晶體解決運算能不能就地完成。前者讓電路本身能承受反覆拉伸，後者讓裝置不需要把資料傳回外部伺服器，就能在貼片端直接判讀。

第二條路徑來自芝加哥大學普利茲克分子工程學院與阿貢國家實驗室的合作團隊。他們在《Nature Electronics》發表的研究，用有機電化學電晶體（OECT）打造出每平方公分約一萬顆電晶體的可伸縮運算陣列。這種電晶體與傳統矽晶片不同，同時利用電流與電解質層中的離子移動來處理訊號，因此具備較好的生物相容性基礎，也讓貼片在拉伸到原本長度一點五倍時，仍能維持運算準確度。研究團隊以心臟數據做測試，硬體與軟體協同運算出的心臟波前定位準確率達到百分之九十九點六（屬於運算層面的一致性驗證，非臨床診斷準確率），整體分析在毫秒等級完成，不需等待訊號傳回遠端伺服器。

材料/技術	導電或運算表現	延展表現	目前階段
傳統軟性電路板（FPC）	導電穩定但易受拉伸影響	反覆拉伸數週後出現彈性疲勞	臨床既有裝置主流材料
液態金屬粒子網路	導電率約 1.71×10⁶ S/m，應變不敏感	可承受反覆拉伸，機械穩定性佳	材料科學與工程驗證階段
有機電化學電晶體陣列	每平方公分約 1 萬顆電晶體，心臟波前定位運算準確率 99.6%（非臨床診斷準確率）	拉伸至 1.5 倍長度仍維持運算準確度	動物與人體離體數據驗證階段

需要留意的是，這張表比較的是材料與技術本身的實驗數據，不代表任何一項已經是可以直接植入人體的成品。液態金屬電路目前的應用示範集中在貼膚感測、肌電紀錄與神經刺激原型；有機電化學電晶體陣列則以心臟相關的訊號分析為主要測試場景。兩者都還沒有長期人體臨床試驗的公開數據。

四、研發進度到哪、患者現在可以怎麼做

目前多屬材料科學與工程驗證階段，實際導入穿戴或植入裝置仍需時間，公開文獻以技術原理與研究單位發布為主，尚缺乏長期人體臨床驗證數據。

從既有的裝置使用族群來看，受彎折疲勞影響最直接的是長期配戴植入式或穿戴式監測裝置的慢性病患者，例如配戴心律調節器的心律不整患者、使用連續血糖監測器的糖尿病患者，以及需要長期服藥、定期回診追蹤生理數據的族群。裝置材料的耐久度不只是工程問題，也牽涉到患者多久需要更換一次裝置、訊號是否穩定可信。

對目前正在使用或即將考慮使用植入式、穿戴式醫療裝置的讀者，可以留意以下幾點：

1. 回診時主動詢問裝置的建議更換週期，而非只在裝置故障或不適時才反映。
2. 留意配戴處是否出現持續性紅腫、皮膚不適或訊號異常，這類狀況應提早告知醫療團隊，而非自行判斷是否為裝置老化。
3. 對「新材料已可臨床使用」的宣傳保持查證習慣，目前公開的液態金屬電路與有機電晶體研究，多數仍停留在材料驗證與動物或離體測試階段，距離廣泛用於人體裝置仍有一段驗證期。
4. 關注食品藥物管理署（TFDA）醫療器材查驗登記進度，新材料若要用於臨床裝置，須先完成生物相容性檢測與查驗登記程序，才能取得許可證上市。

在台灣，植入式醫療器材上市前須向衛生福利部食品藥物管理署申請查驗登記，並依審查準則完成生物相容性等安全性檢測，這也是材料創新從實驗室走向病床前必經的把關程序。

衛生福利部食品藥物管理署醫療器材業務專區指出，醫療器材依風險等級分為第一、二、三等級，須完成對應的查驗登記程序並取得許可證，製造業者也須通過品質管理系統檢查、配合上市後安全監視與不良事件通報機制，才能持續於市場流通。

• 彎折疲勞是植入式與穿戴式醫療裝置長期存在的材料限制，反覆彎曲會讓電路出現微裂紋、訊號漂移
• 液態金屬粒子網路（KAIST）與有機電化學電晶體陣列（芝加哥大學／阿貢國家實驗室）是目前兩條主要的材料解方路徑
• 兩者都還在材料科學與工程驗證階段，尚無長期人體臨床數據，實際導入裝置仍需時間
• 慢性病患者與長期服藥者是這類裝置的主要既有使用族群，材料耐久度直接關係配戴體驗與治療穩定性
• 新材料要用於臨床裝置，須先通過食藥署的查驗登記與生物相容性檢測程序

常見問題

Q1: 液態金屬電路和一般電路板差在哪裡？

一般軟性電路板（FPC）反覆拉伸數週後容易出現彈性疲勞，導電路徑會逐漸變窄甚至斷裂。液態金屬粒子網路則在反覆拉伸下呈現應變不敏感的特性，導電率維持穩定，機械穩定性較佳。

Q2: 這類新材料已經可以用在心律調節器或血糖監測器上嗎？

目前多屬材料科學與工程驗證階段，研究團隊的應用示範集中在貼膚感測、肌電紀錄或動物與離體心臟數據測試，尚未有公開的長期人體臨床試驗數據，也還沒有已上市的臨床產品採用。

Q3: 有機電化學電晶體和一般晶片有什麼不同？

一般矽晶片主要靠電流傳遞訊號，有機電化學電晶體則同時利用電流與電解質層中的離子移動來處理訊號，因此具備較好的生物相容性基礎，也讓晶片本身能夠拉伸而不失準。

Q4: 這些技術未來會用在哪些醫療裝置？

根據研究團隊公開的應用示範，方向包括貼膚感測器、肌電紀錄、神經刺激原型，以及需要就地判讀心臟訊號的穿戴式裝置。實際能否用於植入式裝置，仍取決於後續的生物相容性與長期可靠度驗證。

Q5: 台灣患者如果想使用這類新材料裝置，要留意什麼？

新材料要用於臨床裝置，須先在台灣完成食品藥物管理署的查驗登記與生物相容性等安全性檢測。目前這類材料仍在研發驗證階段，患者可留意裝置更換週期與配戴處是否異常，不需要因為技術報導而主動要求更換現有裝置。
