SK 海力士赴那斯達克掛牌募近 300 億美元：這筆錢有一段會流回台積電

SK 海力士要在那斯達克掛牌，發行 ADR（美國存託憑證）募約 294 億美元。這件事的重點不是金額，是一家單季淨利 40 兆韓元的公司，為什麼還要掏這麼大一筆股權出來。答案是：它不缺現金，缺的是產能，而 HBM（高頻寬記憶體）真正的產能瓶頸不在自家 DRAM 晶圓，在先進封裝與邏輯基礎裸晶那一段。對台灣來說，該讀的不是這個數字，是這筆錢會有一段回頭變成台積電的訂單。

先把事實擺清楚。SK 海力士預計 7 月 10 日在那斯達克掛牌，代號 SKHY，發行約 1,779 萬股新股、募約 294 億美元。這個規模若順利成局，會是史上最大的 ADR 上市，超越阿里巴巴 2014 年在紐約掛牌的紀錄。它明明已經在韓國交易所掛牌，卻還要跑一趟美國，理由不難懂：韓股長年有估值折價，一家吃到 AI 記憶體超級循環、HBM 市占接近六成的龍頭，想在給 AI 概念更高本益比的美國市場拿到「合理的價」。

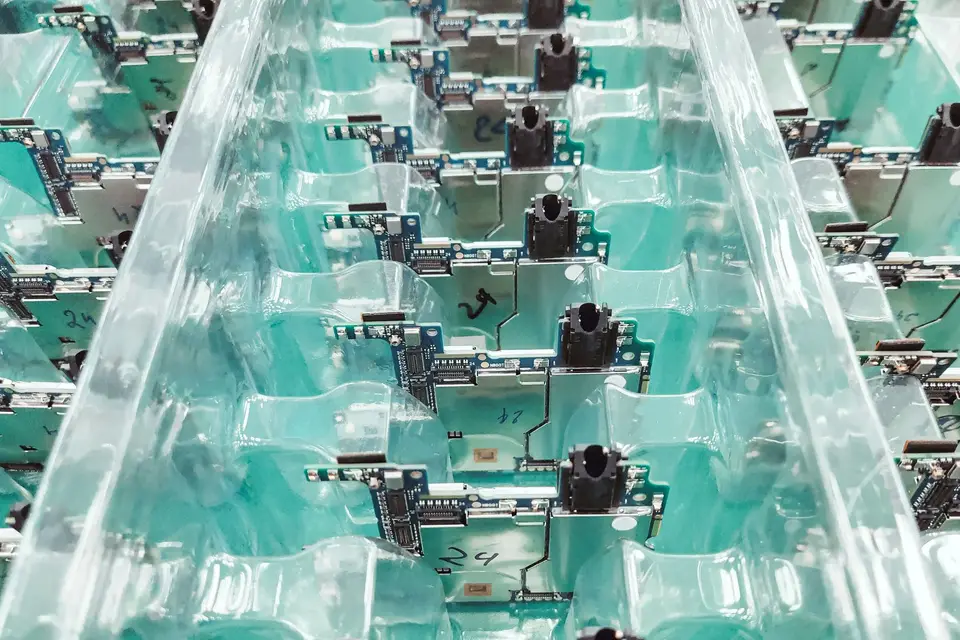

那為什麼是現在、要募這麼多？這才是關鍵。SK 海力士第一季淨利 40.35 兆韓元、營業利益率 72%，帳上根本不缺錢。它掏股權，是因為 HBM 這場仗的資本支出是「先花、後收」：產能要提前一兩年壓下去，等客戶的訂單追上來時你才接得住。募到的錢點名要投用地（Yongin）叢集與 M15X 產線的量產擴建。用自由現金流慢慢養，跟一次募一大筆把產能軍備競賽壓上桌，是兩種節奏；它選了後者。

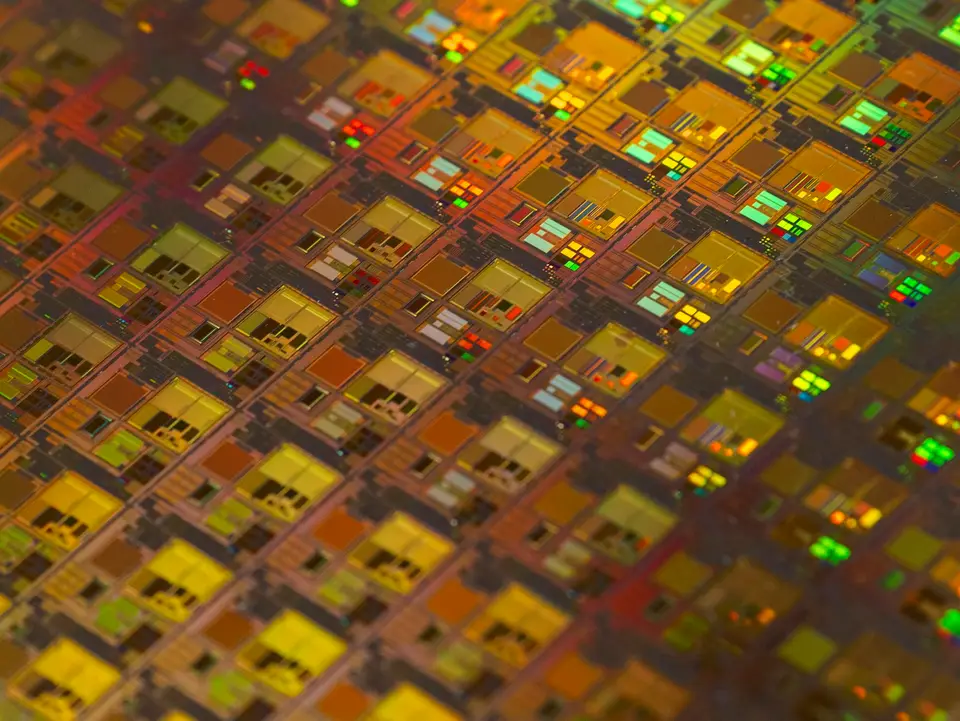

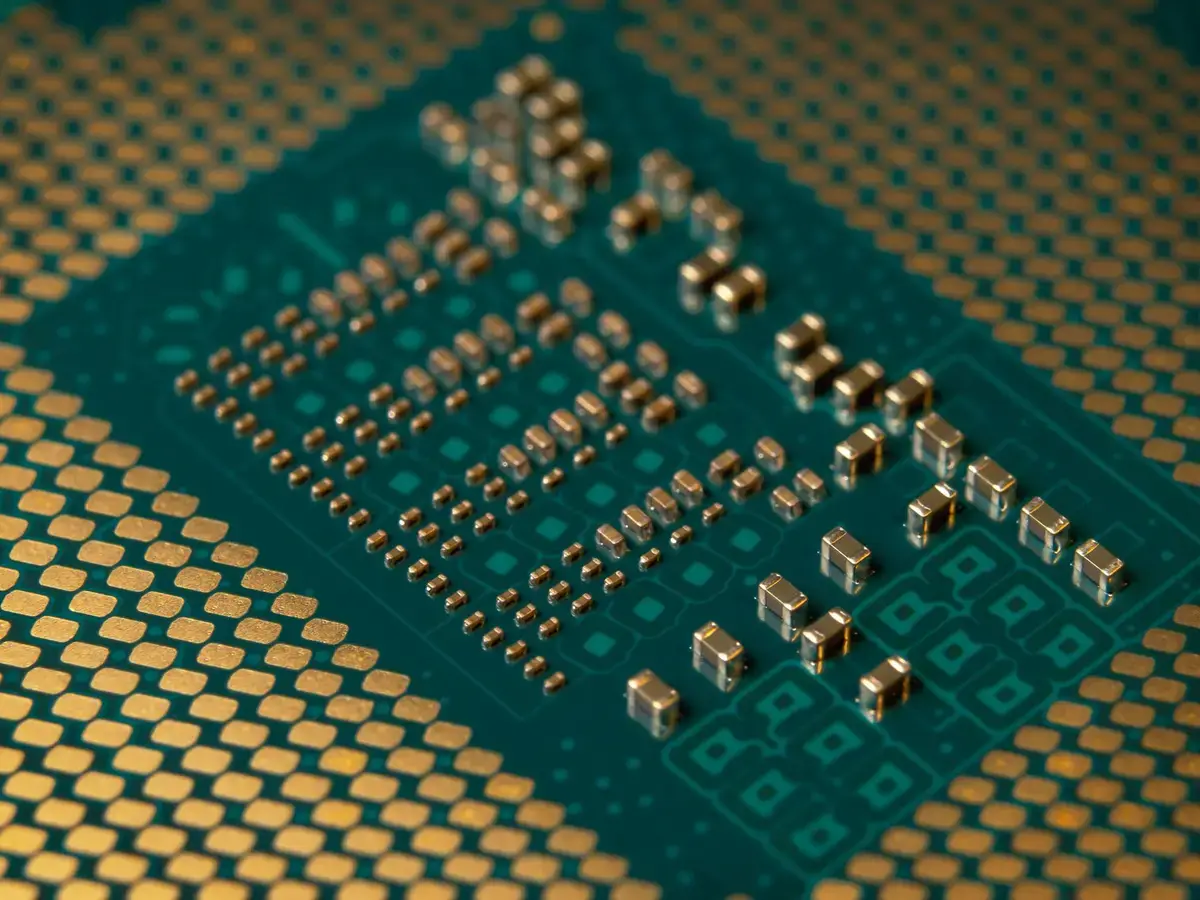

這裡要踩一個常見誤讀的剎車。很多人一看到記憶體擴產，直覺想到的是「多蓋幾條 DRAM 晶圓線」。但 HBM 的瓶頸這兩年早就不在晶圓，在後段。HBM 是把很多層 DRAM 疊起來、再接上一顆負責對外溝通的邏輯基礎裸晶（base die），最後用先進封裝黏到 GPU 旁邊。這條鏈上最卡的兩段，一段是基礎裸晶的邏輯製程，一段是把記憶體和運算晶片包在一起的 2.5D 封裝。這兩段，恰好都指向台灣。

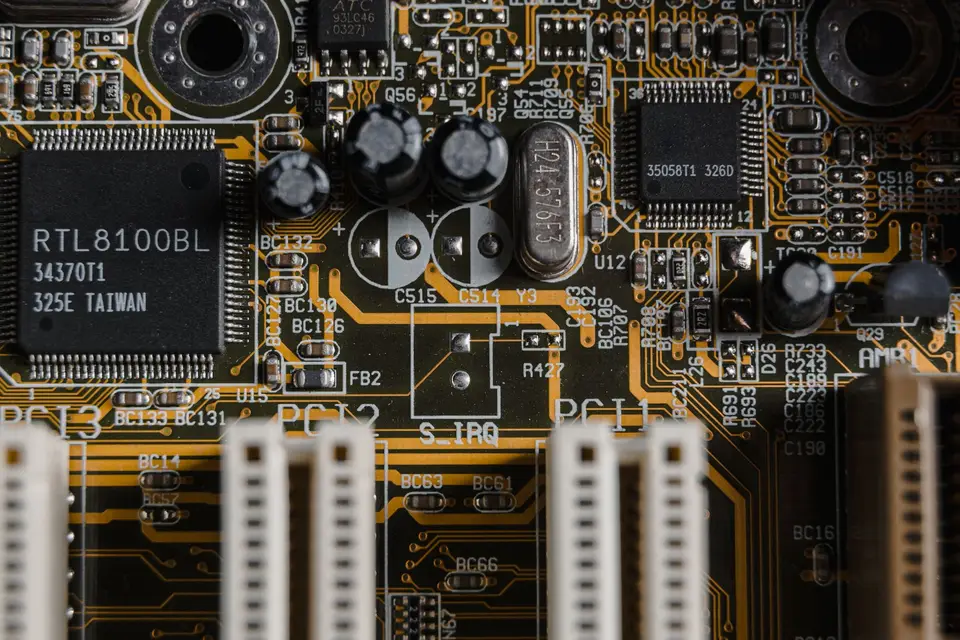

先看基礎裸晶。SK 海力士做到第五代 HBM3E 為止，都用自家製程做基礎裸晶；到了 HBM4，它把這一段交給台積電的先進邏輯製程代工。TrendForce 的報導講得更細：一般伺服器用的走台積電 12 奈米，給輝達旗艦 GPU 的高階版本上到 3 奈米，比 5 奈米基礎裸晶多出兩三成效能，而三星的 HBM4 走的是 4 奈米。再看封裝，SK 海力士和台積電在 2024 年就簽了合作備忘錄，把 HBM 跟台積電的 CoWoS 封裝整合，SK 集團會長崔泰源今年 6 月也親自到台灣見台積電董事長魏哲家，談的就是 HBM 與先進封裝的深化。換句話說，SK 海力士這筆募資的一部分，會沿著這條鏈回頭變成台積電 3 奈米代工與 CoWoS 的訂單。

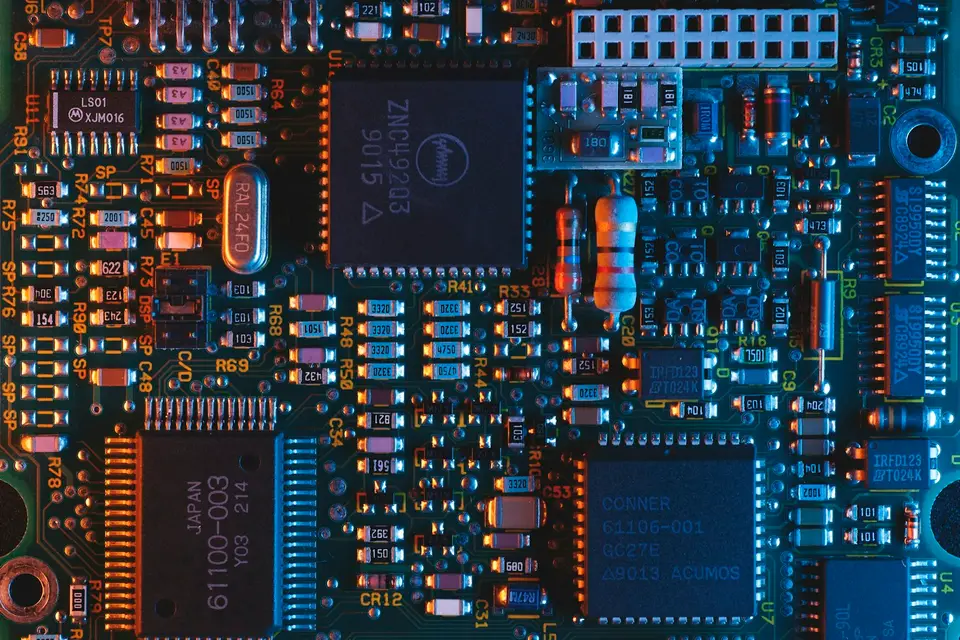

但別把這條鏈讀成台灣的永久保單。台積電的 CoWoS 產能這兩年一直供不應求，SK 海力士也在分散這個依賴。它已在測試用 Intel 的 EMIB 2.5D 封裝來裝 HBM，就是為了在台積電 CoWoS 吃緊時多一條路；更直接的是，它要在美國印第安納州自建第一座 HBM 先進封裝廠，砸 39 億美元做 2.5D 封裝，等於把一部分本來要外包的封裝拉回自己手上、也拉到美國去。台灣現在握著基礎裸晶代工和 CoWoS 這兩段的優勢是真的，但客戶正在用真金白銀給自己找第二、第三個選項，這條護城河會隨時間變窄。

所以台灣該從這則新聞讀出的，不是「又有一個大客戶要擴產、我們有單接」這種樂觀，而是把自己在這條鏈上的位置定義清楚。真正值錢的段落不是喊得最大聲的雲端大晶片，是基礎裸晶的邏輯代工、2.5D 封裝、測試、載板，還有把 HBM 塞進裝置時要的那些零組件。這幾段台灣本來就有底子，但別人也在補課。看懂 SK 海力士這筆募資會怎麼流、流到哪一段、又想在哪一段甩開你，比記住 294 億美元這個數字重要得多。

常見問題

SK 海力士這麼賺，為什麼還要掛牌募 294 億美元？
因為它不是缺現金，是缺產能。它第一季淨利 40.35 兆韓元、營業利益率 72%，帳上很滿；但 HBM 的資本支出是先花後收，產能得提前一兩年壓下去。一次募一大筆去投用地叢集與 M15X 產線，比靠自由現金流慢慢養更快把產能軍備競賽的籌碼壓上桌。

SK 海力士赴美掛牌，跟台積電有什麼關係？
關係很直接。它的第六代 HBM4 把邏輯基礎裸晶交給台積電先進製程代工、再走台積電的 CoWoS 封裝，高階版本上到 3 奈米。所以這筆募資投下去擴 HBM 產能，會有一段沿供應鏈回頭變成台積電的代工與封裝訂單。

那台灣在 HBM 這條鏈上的優勢穩嗎？
短期穩、長期要盯。台積電在基礎裸晶代工和 CoWoS 封裝的位置目前很難取代，但 SK 海力士正在分散依賴：它測試 Intel 的 EMIB 封裝，也在美國自建 39 億美元的封裝廠。客戶在給自己找第二選項，台灣的護城河會隨時間變窄。

HBM 的瓶頸到底在哪，是 DRAM 晶圓不夠嗎？
不是。HBM 是把多層 DRAM 疊起來、接上一顆邏輯基礎裸晶，再用先進封裝黏到 GPU 旁邊。這兩年最卡的是後段：基礎裸晶的邏輯製程，以及把記憶體和運算晶片包在一起的 2.5D 封裝（例如台積電 CoWoS）。這也是為什麼擴產的錢會大量流向封裝與邏輯代工，而不只是多蓋 DRAM 晶圓線。
